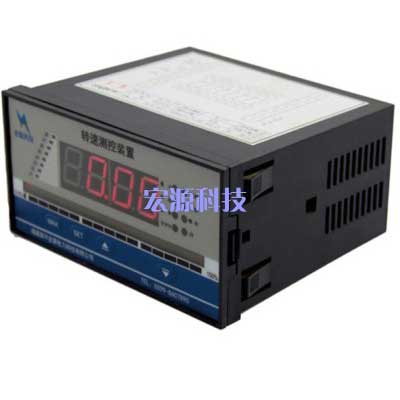

HY系列轉速測控裝置
發布時間:2023-03-09 來源:宏源電力 瀏覽量:0

HY系列轉速測控裝置適用于水輪發電機組的轉速或頻率測量和控制。
主要特點:
-
儀表輸入信號可采用來自發電機機端的電壓信號,也可采用接近開關的脈沖信號;還可以同時采用電壓信號和脈沖信號,二路傳感器互為備份進一步提高了系統可靠性
-
儀表最多含有八路繼電器輸出接點,儀表面板八個LED分別指示八個繼電器的狀態。繼電器的動作值均可設定,設定參數值有停電保護功能。儀表面板具有光柱顯示,使顯示更直觀。儀表可選擇顯示轉速、頻率、轉速百分幣,以及選擇顯示轉速、頻率轉速百分比最大值
-
儀表具有蠕動報警功能,及傳感器故障指示功能。可選擇附加4~20mA變送輸出及RS485通訊串口輸出
技術參數
-
輸入信號:機端電壓0.5~250VAC,脈沖信號輸入0~3000HZ
-
測量精度:0.1%±1
-
輸出方式: 開關量:J1~J8可由用戶在所定范圍內整定,接點容量5A/SC220V 5A/DC30V 模擬量:DC4~20mA(負載電阻≤750Ω)
-
通訊輸出:RS485 Modbus RTU通訊串口輸出
-
工作環境:溫度范圍-20~55℃;相對濕度≤90%RH
-
工作電源:AC/DC通用 AC:85~265V DC:110~250V 整機功耗:≤5w
-
外形尺寸:標準卡入式:160mm×80mm×140mm
-
開孔尺寸:152+1mm×76+1mm
-
