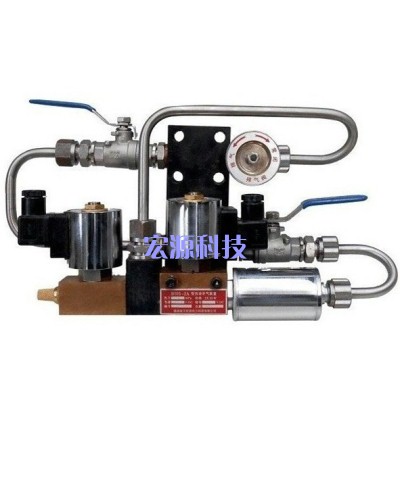

301型補氣裝置由兩個二位電磁閥、一個過濾器、一個控制器（特殊選件）、二個手動球閥、一個排氣閥，一個單向閥及管路組成。它由自動控制回路控制，實現自動補氣，以維持電站油壓裝置或其它儲能器內的氣液比例。      裝置上的電磁閥體積小，重量輕，消耗功率小，工作壓力高，由較小的功率控制一個較高的壓力的氣管路的通斷。通過閥體的優化組合，解決了傳統上因電磁閥漏氣導致儲能器的氣壓逐步升高而影響正常工作的問題，閥體過氣部分采用了不銹鋼材料或防銹處理，不會因材料生銹而影響閥的正常工作。        裝置本身帶有過濾器，大大降低裝置對氣源清潔度的要求，同時采用了排氣閥，二個手球閥與二個電磁閥組合，為用戶提供較多的功能選擇：自動補氣、手動補氣和必要時排放儲能器中的多余氣體。氣體排放處裝有消音器，以降低噪音。 技術參數

• 介質：干燥無明顯腐蝕性的氣體
• 額定工作壓力：2.5MPa、4.0MPa、6.3MPa
• 最小動作壓差：0.1MPa
• 公稱通徑：ф10mm
• 電磁鐵功率：2×16w
• 電壓等級：220VDC、110VDC、48VDC、24VDC供用戶選擇
• 信號電壓（控制脈沖）：9VDC、12VDC、24VDC、48VDC
• 時間（脈寬）：10~20ms
• 動作頻率：≤50次/分鐘
• 安裝位置：電磁鐵呈鉛錘方向
• 氣體流通方向：單向
• 重量：約7.3kg
• 電磁鐵線圈絕緣：+5~+50℃
• 環境相對濕度：≤95％
• 振動：一般工業儀表使用環境，無明顯劇烈振動的地方
• 接頭規格：焊接接頭，管外徑ф18
