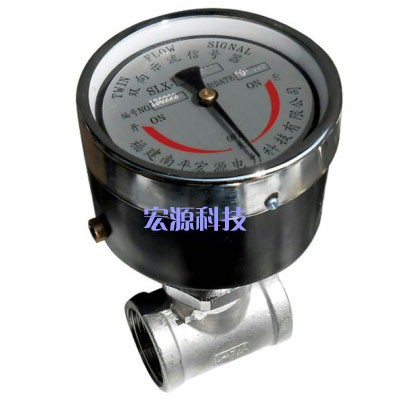

SLX雙向示流信號器是用來監視管路中的水流流量，當流量達到設定值時發出電信號，反饋到保護系統或控制流量的系統中去，從而保護主設備能正常工作。在現場還可通過觀察指針的偏轉程度來判斷水流情況。雙向示流信號器設計成雙向指針型，也適應有反向沖水系統。

技術參數

• 介質壓力小于1MPa，管路介質經過過濾的無腐蝕性工業用水

• 環境溫度0.5~40℃、相對濕度小于95%

• 信號開關功率100w；額定電壓DC220V、3A；AC220V、5A

• 安裝于室內，周圍無爆炸腐蝕金屬和破壞絕緣的氣體或塵埃

• 用戶可在一定范圍內調整流量動作值

• 進出口管路長應有5~10倍管徑直管段水平安裝

產品特點及工作原理

      本示流信號器主要由噴嘴系統、杠桿、微動開關及指示部分組成。水流經過噴嘴系列壓差使杠桿擺動，的那個水流量超設定值時，杠桿克服彈簧力使微動開關發出正常信號。此時指針向開的位置；當水流流量低于設定值，液流力小于彈簧力，彈力使微動開關動作發出低流量信號，此時指針指向關的位置。采用端面指針式設計，觀察直觀、造形美觀。
